Inspectra BIM 0.2.0 – informacje o wydaniu

Inspectra BIM 0.2.0 — od przeglądarki do skrzynki z narzędziami

Wersja 0.2.0 to nasza jak dotąd największa aktualizacja — na tyle duża, że podbiliśmy środkową cyfrę. O ile 0.1.x uczyniło z Inspectra BIM szybką, niezawodną przeglądarkę IFC, 0.2.0 zamienia ją w działającą skrzynkę z narzędziami: cztery nowe narzędzia analityczne trafiają do edycji Free, obejmując wymagania informacyjne, przedmiary i higienę modelu. Oto co nowego od 0.1.3.

📝 IDS Creator — twórz wymagania informacyjne

Twórz pliki buildingSMART IDS 1.0 bez dotykania XML:

• Definiuj specyfikacje: których elementów dotyczy reguła (klasa IFC, predefiniowany typ, plus filtry part-of / klasyfikacji / atrybutu / właściwości / materiału) oraz jakie informacje muszą zawierać.
• Pełne fasety wymagań z licznością (required / optional / prohibited), zestawami właściwości, typami danych, klasyfikacjami i materiałami.
• Wartości obsługują te same * oraz ? symbole wieloznaczne co reszta Inspectry, plus listy wyliczeniowe — Creator sam przekłada je na zgodne ze standardem restrykcje XSD.
• Wbudowana walidacja tłumaczy problemy prostym językiem, zanim zapiszesz.

Powstałe pliki .ids są w pełni zgodne ze standardem i otwierają się w każdym narzędziu obsługującym IDS — nie tylko naszym.

✅ IDS Audit — sprawdzaj modele względem reguł

Druga połowa pętli, teraz we Free: wczytaj plik .ids (swój lub od klienta), wskaż swoje modele IFC i otrzymaj firmowy raport walidacji HTML + Excel — pass/fail per specyfikacja i per plik, z filtrowalną tabelą wyników. Twórz reguły w IDS Creator, sprawdzaj dostawy w IDS Audit. Kompletny obieg wymagań, od początku do końca, bez żadnych kosztów.

📐 Quantity Takeoff — zmierz model

Porządny przedmiar prosto z geometrii:

• Wielkości obliczane: objętość, całkowite pole powierzchni oraz pole rzutu (footprint) (bryła zrzutowana na płaszczyznę terenu) — liczone z rzeczywistej steselowanej geometrii, dla każdego elementu.
• Wielkości z atrybutów: pobierz dowolną wielkość, którą Twoje modele już mają (np. NetVolume), wyszukiwaną po nazwie z symbolami wieloznacznymi.
• Dodaj do zestawienia dodatkowe kolumny atrybutów oraz kolumnę Count (1 na element), dzięki czemu tabele przestawne od razu sumują sztuki.
• Wynik to czysty skoroszyt Excela: per element arkusz Takeoff, per klasa IFC arkusz Summary, a do tego arkusz Duplicates z listą wszystkiego, co wykluczono.

Co do ostatniego: przedmiar automatycznie wykrywa identyczne bryły stojące dokładnie w tym samym miejscu — klasyczny błąd „wklejone dwa razy” — i trzyma je z dala od Twoich sum, żeby ilości po cichu się nie podwajały.

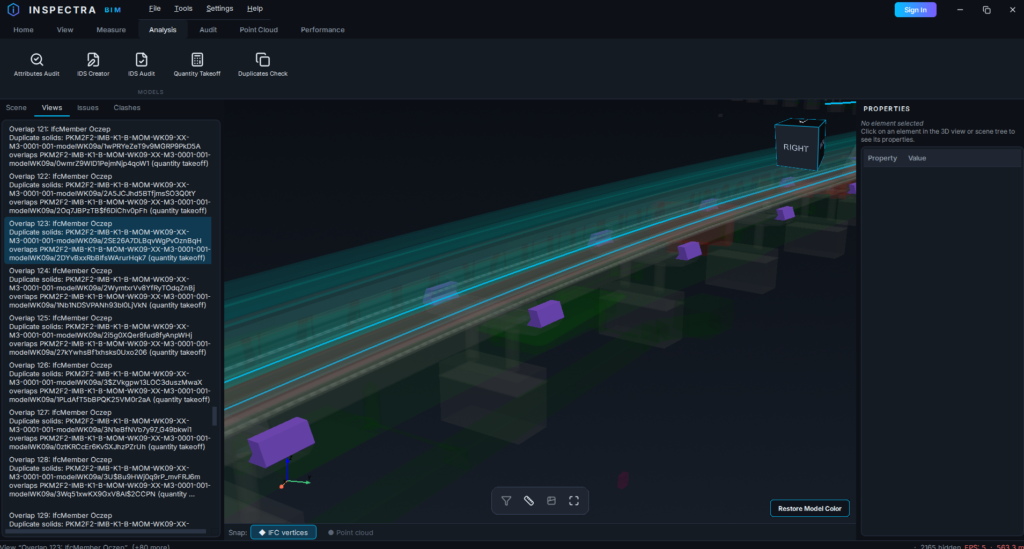

👯 Duplicates Check — znajdź kopie, zanim Cię zabolą

Ten sam silnik wykrywania duplikatów jako samodzielne narzędzie. Uruchom go na dowolnym wyborze modeli, a Inspectra:

• znajdzie każdą parę identycznych, w pełni pokrywających się brył (równa objętość + wspólny centroid),
• podświetli je w scenie (kolor wybierasz sam),
• utworzy zapisany widok dla każdego przypadku, z resztą modelu wygaszoną do 90% przezroczystości — przełączaj widoki, a żaden duplikat Ci nie umknie.

Jedno kliknięcie „Restore Model Color” przywraca scenę do normy.

🔖 Widoki — teraz we Free

Zapisane widoki awansują do edycji Free: uchwyć kamerę, widoczność, filtry i stan przekrojów, zarządzaj nimi w nowym panelu Views , a także eksportuj/importuj je jako pliki , aby dzielić się nimi z zespołem. Duplicates Check podpina się prosto do widoków — jeden widok na znalezisko.

Jakość życia

• Selektory modeli w nowych narzędziach obsługują filtrowanie po fragmencie nazwy pliku — wpisz ARCH, kliknij Check shown, gotowe.
• Ustawienia narzędzi są zapamiętywane między sesjami, a konfiguracje przedmiaru/sprawdzeń — per układ projektu.

Pobierz Inspectra BIM 0.2.0 z naszej strony — jak zawsze za darmo.

W laboratorium: moduł Inspectra Audit — wykrywanie kolizji z wyborem po atrybutach, przegląd z tagami i statusami, raporty koordynacyjne ze zrzutami per kolizja i eksport danych gotowych pod BI. Wkrótce we wczesnym dostępie.
